HOT ! SUGATSUNE スガツネ工業 パネルマウンティングシステム PCシリーズ 工具 治具 直径16.8穴加工用ドリル刃（ガラス繊維・炭素繊維用） 120-023-780 CT-13A | DIY LAMP ランプ 金具 部品 パネル締結部品 パネルマウンティングシステム ドリル刃 穴加工 工具 ツール 道具

※image photoパネルマウンティングシステム PCシリーズ 工具 治具 直径16.8穴加工用ドリル刃（ガラス繊維・炭素繊維用）
【説明】取り付け・取り外しが簡単
再装着が可能なクリップのため、パネルの取り付け・取り外しが簡単にでき、施工コストの削減・作業効率のアップにつながります。
さまざまな用途に対応
通常の家具はもちろん、マリン関係、キャンピングカ-、産業機器などのさまざまな用途に使用できます。
【注　意】
オスクリップの取付位置出しは、必ず治具17を使用して現物合わせで行なってください。
（使用方法(1)）
パネルを取り外す際は、必ず工具19を使用してください。（使用方法(1)）
電動ドリルでクリップを取り付ける場合は、低いトルクでゆっくりと締め込み、必要以
上に締め込まないでください。
接着面付タイプ456を使用する際は、必ずプラスチック用エポキシ樹脂系接着剤を使
用してください。
下穴取付タイプ123710で強度を必要とする場合は、下穴にプラスチック用エポキシ
樹脂系接着剤を塗ってからクリップを嵌め込んでください。
施工前に試作などで検証を行い、取付側の強度をご確認ください。
硬い素材に取り付ける場合は、下穴の口周りにC1の面取加工をしてください。
パネルサイズについては、取付寸法例を参考にしてください。
※引張荷重・せん断方向の強度荷重は参考値です。
※耐荷重はオス・メスの組み合わせによって変わります。
【取付寸法例】
天付例：パネル幅600以上のときは3列にクリップを配置してください。
壁付例：※耐荷重を向上させるには、オスクリップ3をパネル1枚あたり2〜4ヶ使用します。

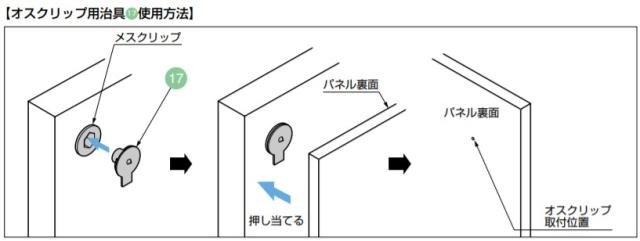

【オスクリップ用治具17使用方法】
オスクリップ用治具17をメスクリップに取り付け、パネル裏面を治具の突起部分に押し当ててオスクリップの取付位置を決めます。

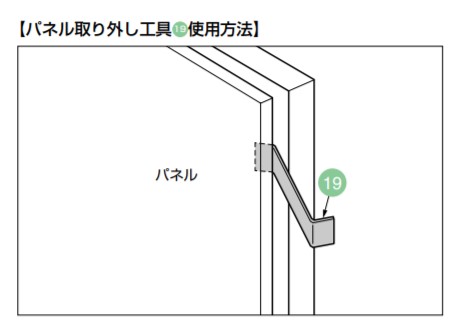

【パネル取り外し工具19使用方法】
パネルと相手側の隙間にパネル取り外し工具19をさし込んでパネルを取り外します。
【注文コード】120-023-780
【品番】CT-13A
丸番号はPCシリーズ共通の部品番号です。
［輸入］このマークの製品は輸入品のため「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
カテゴリー

パネルマウンティングシステム PCシリーズ 工具 治具 直径16.8穴加工用ドリル刃（ガラス繊維・炭素繊維用）
取り付け・取り外しが簡単
再装着が可能なクリップのため、パネルの取り付け・取り外しが簡単にでき、施工コストの削減・作業効率のアップにつながります。
さまざまな用途に対応
通常の家具はもちろん、マリン関係、キャンピングカ-、産業機器などのさまざまな用途に使用可能。
注意:
オスクリップの取付位置出しは、必ず治具17を使用して現物合わせで行なって下さい。
注文コード:120-023-780
品番:CT-13A
丸番号はPCシリーズ共通の部品番号です。
輸入品は「寸法・色調・作動感のばらつき」や、予告なく仕様変更等を行う場合があります。
製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。
※画像はイメージです。
※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。
カテゴリー LAMP ランプ DIY 金具 部品
